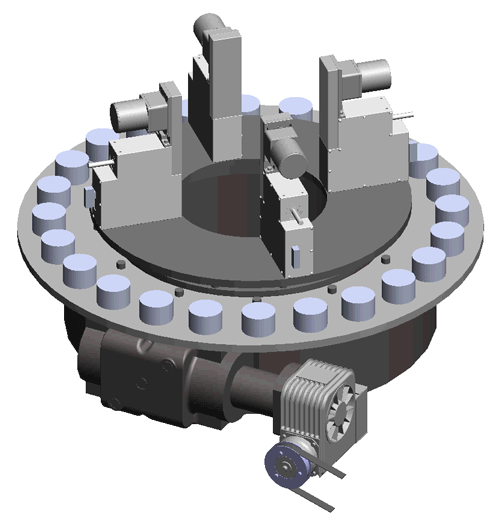

外圈環形結構 內圈大中空設計

采用平緩運動曲線 適合大型勻速旋轉應用

配合三共減速箱 實現大減速比的穩定動力輸出

產品型號

 - 25Do / 30Do / 35Do / 45Do / 55Do / 65Do / 80Do

產品特點

 - 大口徑中空輸出軸以及薄型箱體

標準配置

 - 標準配用空心軸齒輪減速電機，可配合變頻器調速

項目	單位	25Do	30Do	35Do	45Do	55Do	65Do	80Do
工位數	S	16、18、20、24、30、32、36、40			←、48			←、60
輸入軸轉速	rpm	0?200
凸輪曲線		変形臺形、変形正弦、変形等速度、三共オリジナル、オーダーメイド
輸出軸容許軸向載荷	N	15680	19600	24500	34300	44100	53900	73500
輸出軸容許徑向載荷	N	7840	10780	12740	16660	21560	26460	34300
輸出軸許容扭矩	N?m	需計算參考扭矩功能表
輸出軸抗扭剛度	N?m/rad	2.35×106	1.37×106	5.78×106	1.18×107	1.96×107	3.33×107	6.27×107
輸出軸慣性矩	kg?m2	1.15	2.6	5.55	17.15	34.5	81.5	266.3
輸出軸的容許彎曲扭矩	N?m	343	441	686	1078	1470	1960	2940
輸入軸容許軸向載荷	N	2646	3822	4802	5586	7252	9800	11760
輸入軸最大重復彎曲力	N	1176	1470	2548	3528	4802	8330	11760
輸入中最大重復容許扭矩	N?m	117.6	186.2	372.4	588	833	1666	2842
輸入軸抗扭剛度	N?m/rad	8.33×103	1.47×104	2.45×104	3.82×104	5.49×104	1.08×105	2.25×105
輸入軸慣性矩	kg?m2	1.4×10-3	3.0×10-3	7.75×10-3	2.58×10-2	5.2×10-2	0.111	0.36
1DWELL  分度精度	sec	±30	±30	±30	±20	±20	±20	±20
2DWELL 分度精度	sec	±60	±60	±60	±40	±40	±40	±40
重復精度	sec	30	30	30	20	20	20	20
產品質量	kg	約120	約200	約370	約500	約780	約1100	約2300

注1）輸入軸的慣性矩為停止時的值

* 更多資料，敬請來電咨詢
